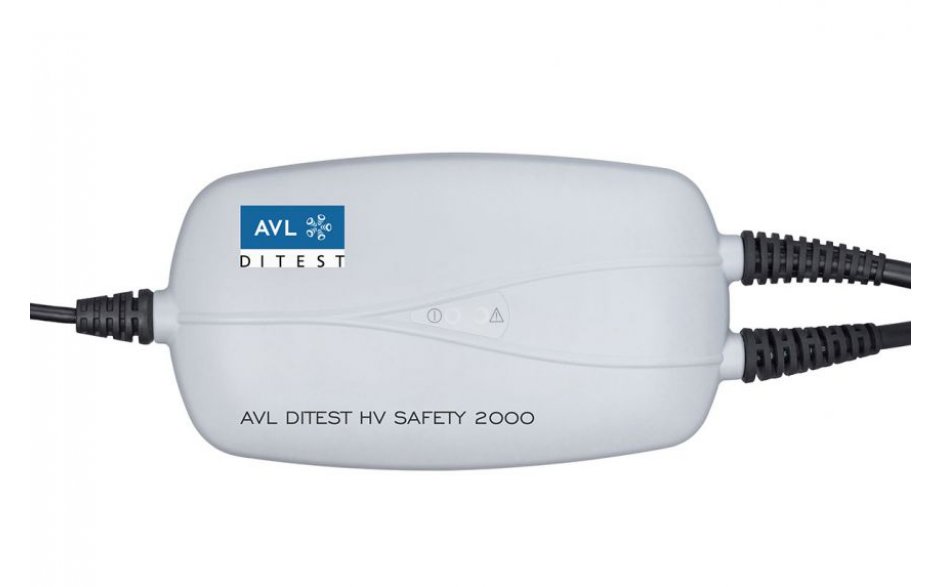

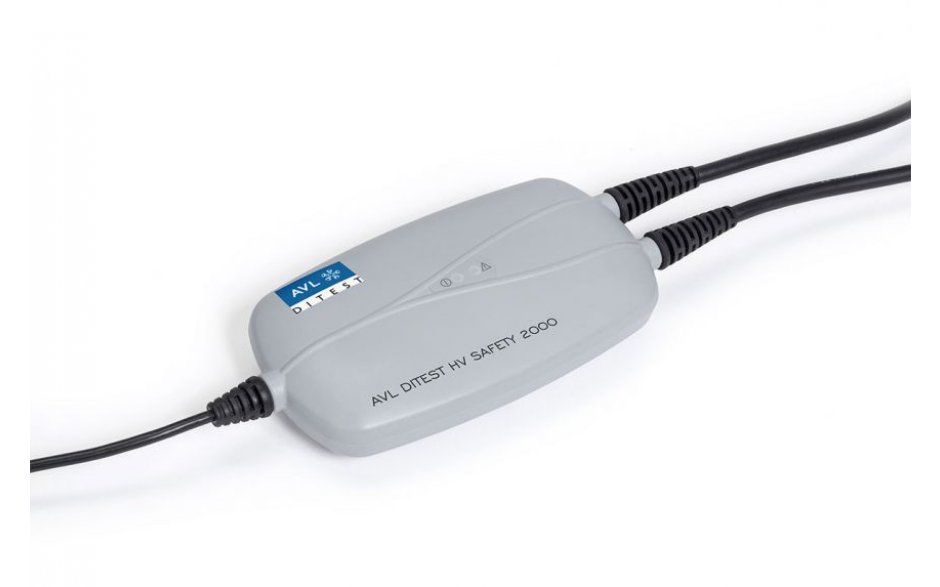

AVL HV Safety 2000 - moduł do pomiaru aut hybrydowych
prev
next
Kategoria produktu: Testery High Voltage
Indeks: AVLVS8904
Dostępność:
Produkt czasowo niedostępny
Cena za: szt
Opis produktu
- Opis szczegółowy
- Dane techniczne
- Opis szczegółowy
-
Zaprojektowany specjalnie dla sektora motoryzacyjnego AVL DiTest HF Safety 2000 to wysokiej jakości moduł pomiaru wysokiego napięcia, gwarantujący ścisłe przestrzeganie zasad bezpieczeństwa na serwisach obsługujących auta hybrydowe. Jest to pierwsze urządzenie pomiarowe „All in one” zgodne z normą UNECE R100, które obsługuje pomiar do 1 Ampera bez dodatkowego źródła zasilania, będąc zasilane jedynie z portu USB. Tester wykorzystuje się do badania pojazdów hybrydowych przed rozpoczęciem jakichkolwiek prac w celu wyeliminowania ewentualnych uszkodzeń instalacji wysokiego napięcia.
Informacje ogólne
- intuicyjne menu prowadzące przez cały proces pomiaru
- aktywny pomiar rezystancji izolacji z wykorzystaniem wbudowanego generatora napięcia testowego,
- zintegrowany woltomierz do 1000 V,
- pomiar wyrównania potencjału wg. UNECE R100,
- standardowe funkcje multimetru,
- przewodnik dla użytkownika oraz procedury pomiarowe,
- zasilanie z gniazda USB,
Zalety urządzenia

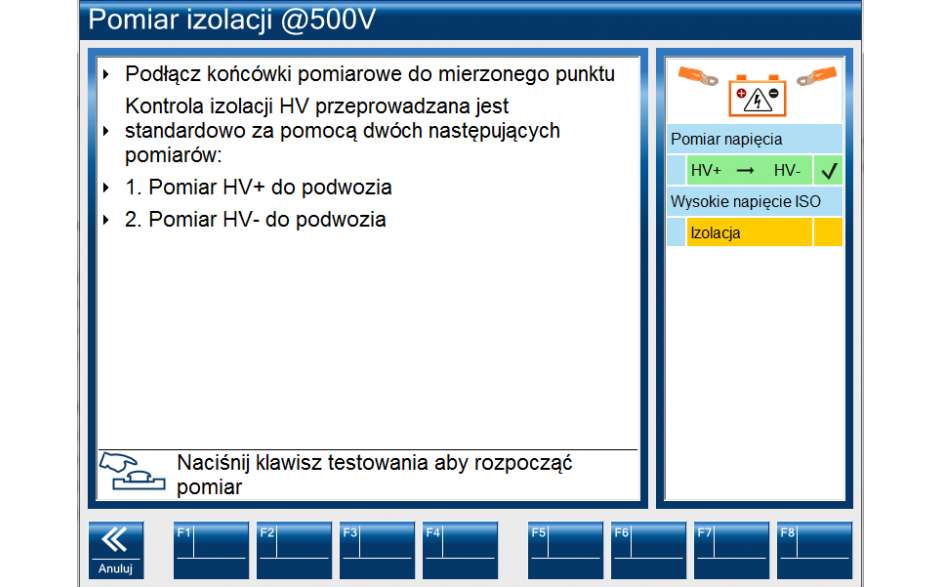

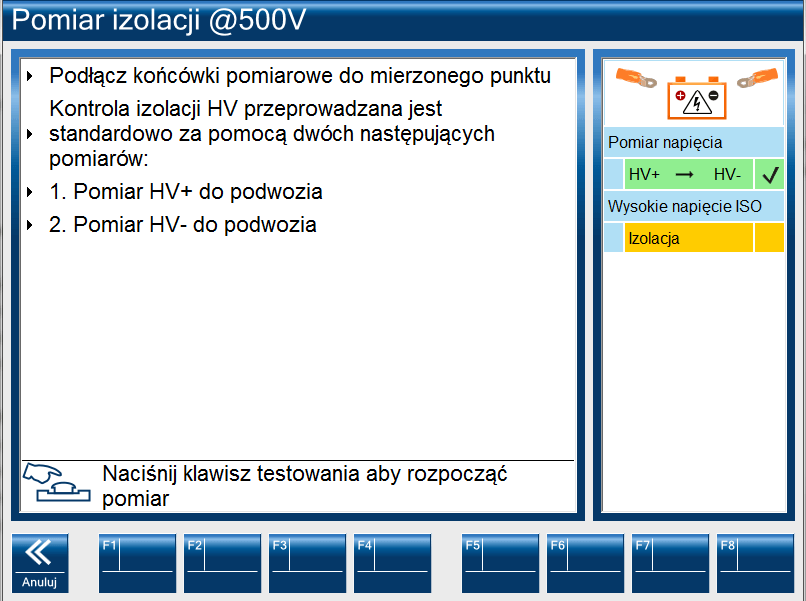

Aktywny pomiar rezystancji izolacji z wykorzystaniem wbudowanego generatora napięcia testowego.
W celu zbadania wytrzymałości izolacji w pojeździe należy zastosować zewnętrzne napięcie. To napięcie musi mieści się w zakresie napięć akumulatora pojazdu hybrydowego. HV Safety 2000 automatycznie i bezpiecznie generuje wymagane napięcie bez zagrożenia dla użytkownika. Po zakończeniu badania generowany jest raport który jest potwierdzeniem przeprowadzonego testu.

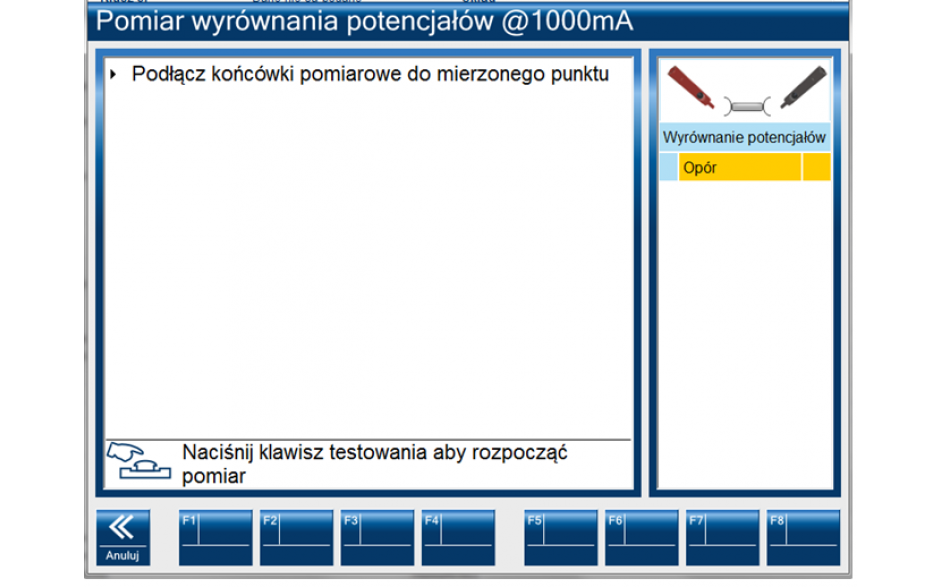

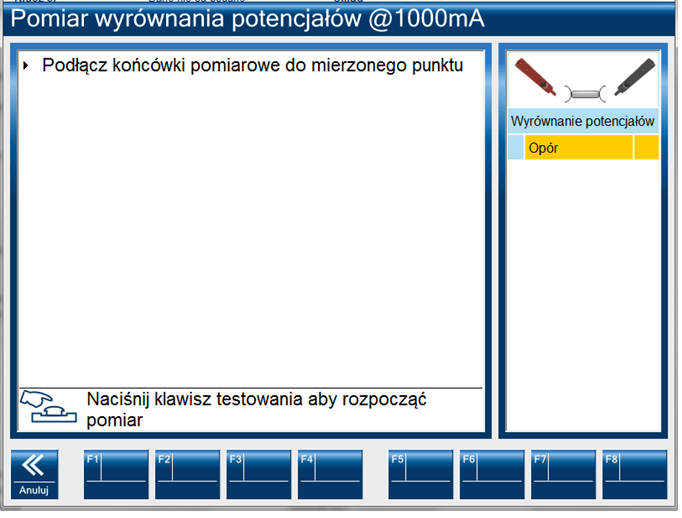

Pomiar wyrównania potencjałów według normy UNECE R100.
Po zakończeniu prac związanych z wymianą któregoś z podzespołów pojazdu hybrydowego należy przed ponownym załączeniem akumulatorów wykonać test wyrównania potencjałów. Zabezpiecz to układ wysokiego napięcia przed pojawieniem się błędów. Rezystancja potencjałów określona jest według normy UNECE R100 a urządzenie HV Safety obsługuje ten pomiar prądem o natężeniu 1A.

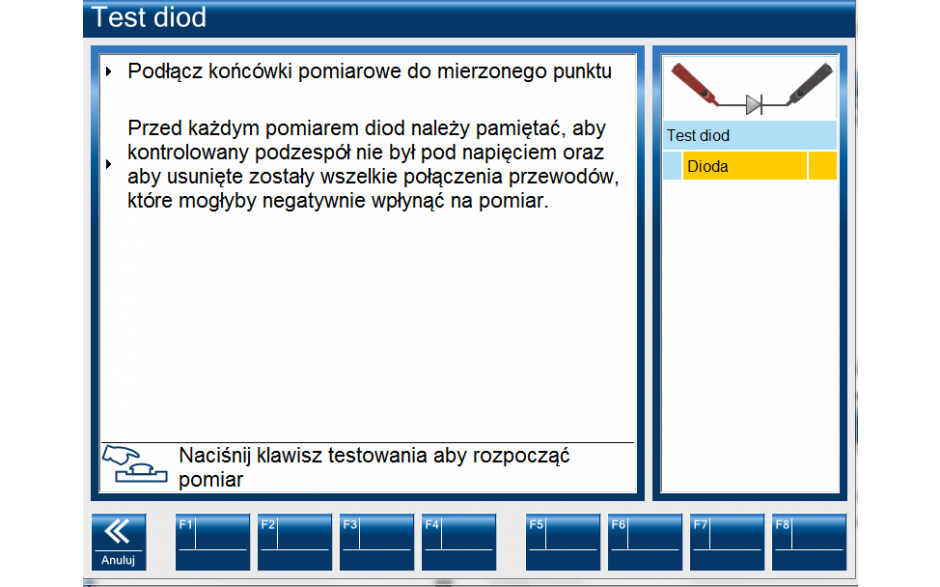

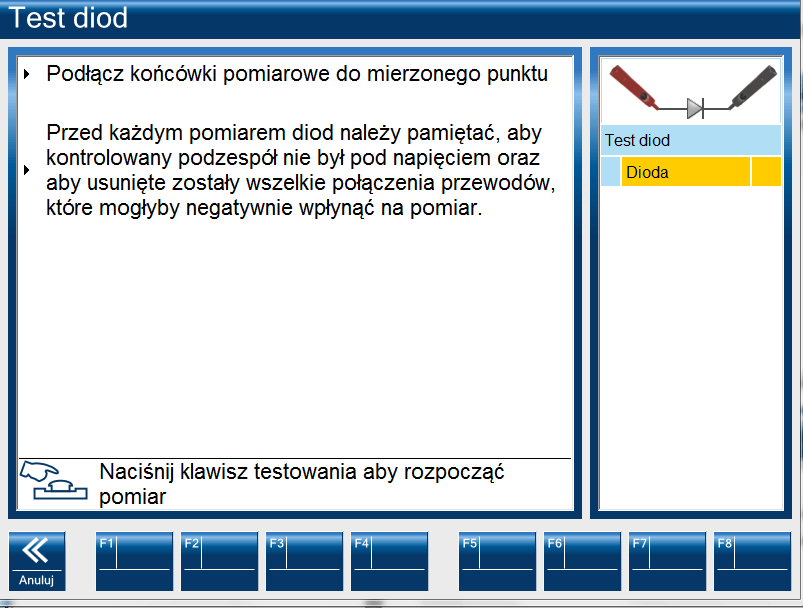

Funkcje tradycyjnego multimetru
Urządzenie oferuje pełen zakres funkcji typowego multimetru. Pomiary wyświetlane są na ekranie komputera, dzięki temu warsztat nie musi już posiadać dwóch osobnych urządzeń.

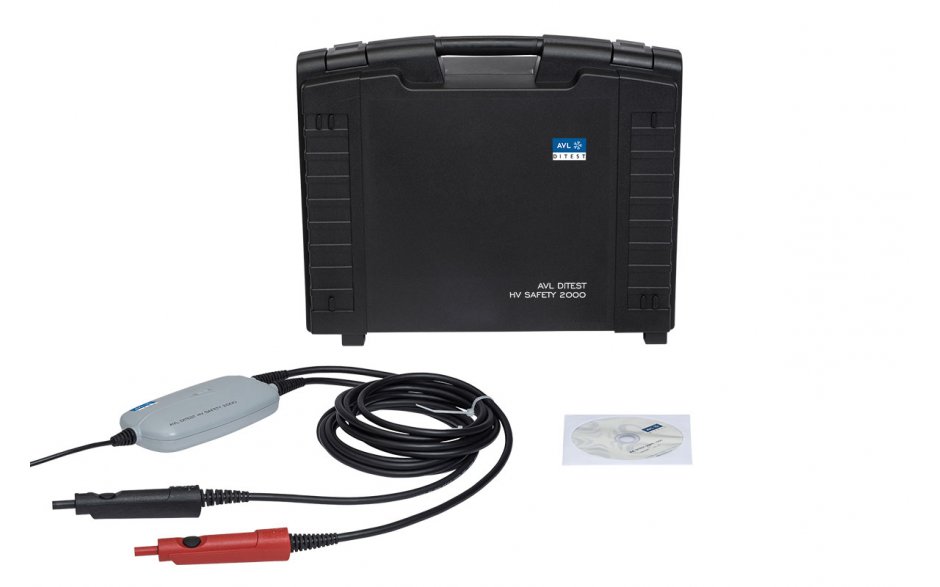

Wyposażenie standardowe

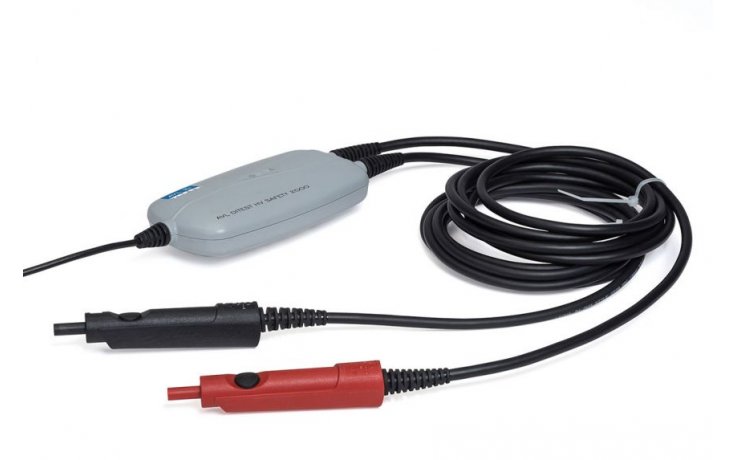

- moduł HV Safety 2000
- sonda pomiarowa HV czerwona,
- sonda pomiarowa HV czarna,
- oprogramowanie DDS,
- walizka transportowa.
- Wyposażenie dodatkowe
-
Pomiar wyrównanie potencjałów @ 1A
Pomiar w technice cztero-przewodowejZakres
Rozdzielczość
Tolerancja
0 - 100 mΩ
0,2 mΩ
± 0,5%
HV Pomiar izolacji SAE - Odporność SAE można regulować w krokach co 100kΩ do 500kΩ
Zakres
Rozdzielczość
Tolerancja
<10 V
25kΩ
± 5%
Pomiar napięcia DC
Zakres
Rozdzielczość
Tolerancja
-20 V do + 20 V
0,01 V
± 0,5% v. ± 5 cyfr
-100 V do + 100 V
0,1 V
± 1 % v. ± 5 cyfr
-1000 V do + 1000 V
0,5 V
± 1,5% v. ± 5 cyfr
Rezystancja wejściowa
0,2 MΩ
Pomiar izolacji wysokiego napięcia
Pomiar 1mA prądu z zabezpieczenie nadprądowe; max. 5GΩZakres
Tolerancja
250-1000V (w przedziałach co 50V)
5%
Pomiar rezystancji
Zakres
Rozdzielczość
Tolerancja
0 Ω do 10 Ω
10 mΩ
±1 % v.M. ± 5 mΩ
0 Ω do 100 Ω
0,1 Ω
±1 % v.M. ± 50 mΩ
0 Ω do 1 k Ω
1 Ω
±1 % v.M. ± 1 Ω
0 Ω do 10 k Ω
10 Ω
±1 % v.M. ± 10 Ω
0 Ω do 100 k Ω
100 Ω
±1,5 % v.M. ± 100 Ω
0 Ω do 1 MΩ
1 kΩ
±2 % v.M. ± 1 kΩ
0 Ω do 10 MΩ
10 kΩ
±5 % v.M. ± 10 kΩ
Dopuszczenia i Certyfikaty
Klasy zabezpieczeń
Certyfikaty
CAT II 600V, CAT III 300V
CE,UL 201,UL 61010-1,FCC 47
